NO.: MP 200-450

RÉSUMER

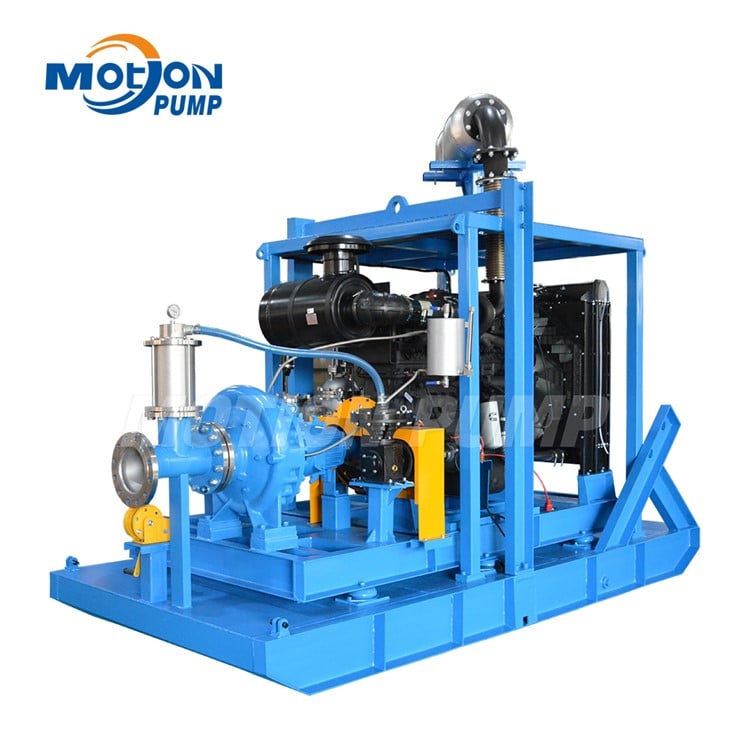

Les unités de pompe MP 200-450 amorcées sous vide sont capables de pomper non seulement de l'eau d'écoulement à volume élevé contre des situations de tête élevées, mais aussi de grandes quantités de solides des fosses ouvertes, tout en maintenant une efficacité élevée. Des matériaux CD4MCU de corrosion et d'usure sont disponibles pour s'adapter à l'eau de mine agressive.

Ils sont fournis sur un dérapage lourd. Les pompes peuvent être utilisées dans une gamme de conditions environnementales, y compris les températures tropicales.

La gamme MP peut être entièrement personnalisée pour convenir à des applications spécifiques à la mine. Options personnalisées disponibles, y compris les dispositions d'aspiration et de décharge, l'instrumentation de surveillance, la fonction de démarrage \/ arrêt automatique, la couleur du client et plus encore.

CARACTÉRISTIQUES

Modèle	Mp 200-450
Connexion d'aspiration	200 mm (8 ")
Connexion de décharge	200 mm (8 ")
Flux maximum	652m³/h		782m³/h	912m³/h
Tête maximale	83m		120m	197m
Vitesse de fonctionnement	1500 tr \/ min		1800 tr \/ min	2100 tr \/ min
Solids manipulant max	50 mm
Lifte auto-amorçante	9.5m
Type de roulement	Balle
Marque de moteur	Cummins
Modèle de moteur	6BTAA5. 9- P190		6ltaa8. 9- p340	KTA 19- P525 \/ 2100
Puissance du moteur	190 ch	340 ch			525hp

Construction de pompes

Corps de pompage	CD4MCU
Supporter	CD4MCU
Assiette de tenue avant	CD4MCU
Assiette de portage	CD4MCU
Arbre	3CR13
Conception de la roue	Turbine
Scellage de la tige	Double joint mécanique avec bain d'huile

Système d'amorçage de pompe

Pompe à vide	Type de diaphragme
Capacité	50 cfm
Taille	25 mm
Niveau de vide	-9.5m
Vitesse de fonctionnement	1500 tr \/ min
Exigence de puissance	4KW
Matériel	Fer ductile avec diaphragme buna-n

STRUCTURE

Courbe de performance 1500 tr \/ min

Courbe de performance 1800 tr \/ min

Courbe de performance 2100 tr \/ min

CARACTÉRISTIQUES

Flux élevé, gestion des solides à tête haute
Plaques et plaques d'usure résistantes à la corrosion CD4MCU
Joint à double joint mécanique
Pompe à vide de 50 cfm à haute performance
Auto-amorçage "sec" rapide, jusqu'à 9,5 m de lifting d'aspiration
Sparure de construction super robuste
Moteur Cummins
Point de levage central
Barre de poussée conçue pour de grands dizaines et un équipement de déplacement de la Terre
Connette lourde, offrant une protection contre les intempéries, la roche volante, etc.
